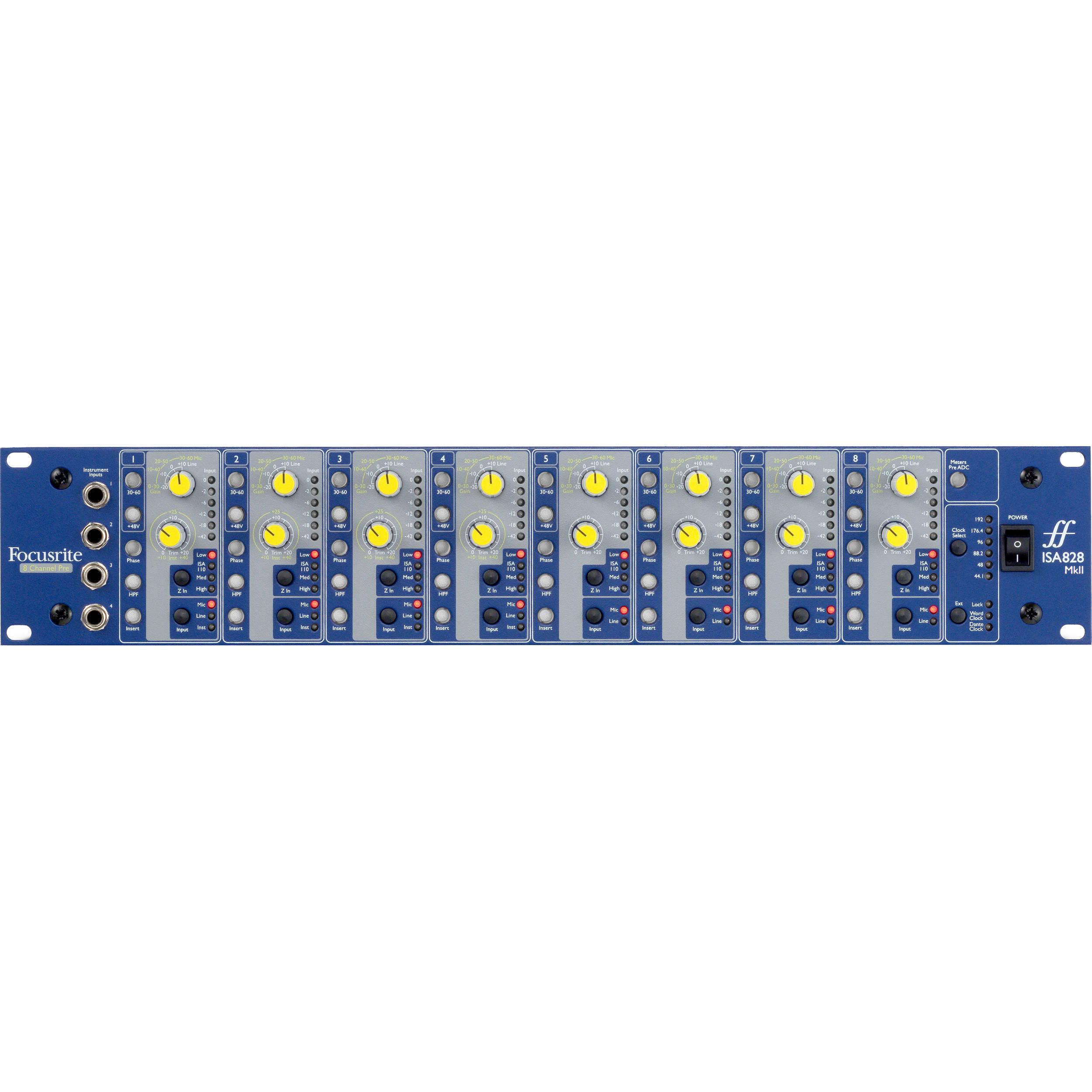

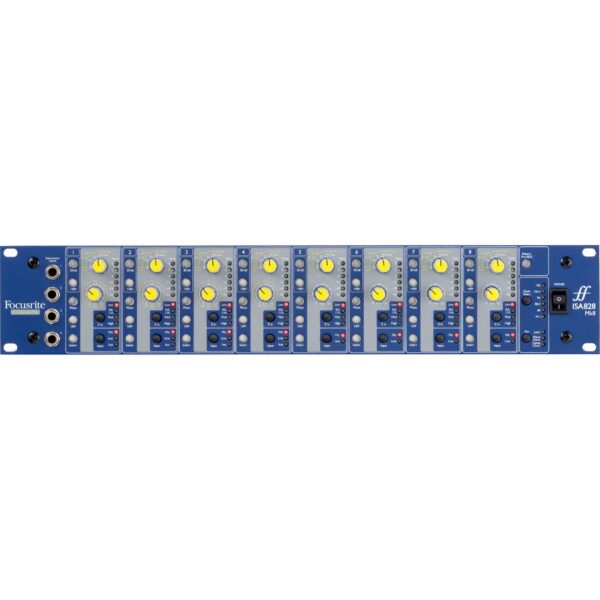

Focusrite ISA 828 MK II

Dalijantis paprasta mikrofono preamp dizainu iš originalaus Focusrite ISA 110 modulio, esančio Focusrite Studio Console, ISA 828 MK2 apima aštuonis klasikinius Focusrite mikrofono preamp’us, su Lundahl LL1538 transformatoriais kiekviename įėjime. Kiekvienas kanalas turi mikrofono arba linijos įėjimų parinktis, o 1-4 įėjimai taip pat turi instrumentų įėjimus priekyje. Kiekvienas mikrofono preamp turi kintamą įėjimo impedansą, kad būtų galima gauti įvairių subtiliai skirtingų garso variantų naudojant mikrofonus, įskaitant ‘ISA 110’ nustatymą, kuris atkuria originalaus Focusrite mikrofono preampo impedansą.

Galima gauti iki 60dB stiprinimo, su papildomu +20dB nuolat kintamu trimu, suteikiančiu didelį 80dB stiprinimo diapazoną. Aukšto dažnio filtrai su fiksuota 75Hz dažniu ir 18dB/octave slopinimu. ISA 828 MK2 turi aukšto dažnio filtrus, kalibruojamus kiekvienam kanalui, šešių segmentų LED matuoklius ir perjungiamus galinės panelės įterpimo taškus, leidžiančius naudoti linijinius procesorius, tokius kaip kompresoriai ar EQ.

Specialūs jungtys mikrofono ir linijos lygio įėjimams leidžia visus šaltinius prijungti vienu metu, todėl ISA 828 MK2 puikiai tinka nuolatiniam montavimui rack’e. Naujas ISA 828 MK2 yra atnaujinta maitinimo šaltinis, leidžiantis efektyviau naudoti energiją, sumažinti šilumos generavimą ir užtikrinti itin patikimą veikimą. Pasirinktinė ISA ADN8 analoginio į skaitmeninį plėtimo kortelė suteikia aštuonis Dante, ADAT ir AES3 išėjimus iki 24-bit/192kHz dažniu.

Pagrindinės savybės
Klasikinis ISA mikrofono preamp dizainas su Lundahl LL1538 įėjimo transformatoriumi
Perjungiamas maitinimo šaltinio dizainas leidžia efektyvų ir šaltą veikimą
Priekinės panelės instrumentų įėjimai pirmiems keturiems kanalams siūlo dvi impedanso parinktis: Aukštas (2.4 MΩ) ir Žemas (470 kΩ)
Linijos įėjimai su specialiais įėjimo jungtimis ir priekinės panelės jungikliu
Perjungiamas įėjimo impedansas, įskaitant klasikinį ISA 110 nustatymą
Aukšto dažnio filtrai
Perjungiamieji įterpimo taškai naudojant A-D kortelę
Kalibruojami, kiekvienam kanalui šešių segmentų LED pikų lygio matuokliai
Pasirinktinė A-D kortelė su iki 192kHz, 24-bit mėginių ėmimu siūlo aukštos kokybės, tikslų skaitmeninį garso konvertavimą į Dante, ADAT ir AES3 (parduodama atskirai)

**Specifikacijos**

**Mikrofono įėjimai**
– Galinis diapazonas: 0dB iki +30dB (30-60 jungiklis išjungtas) ir +30dB iki +60dB (30-60 jungiklis įjungtas) 10dB žingsniais, su papildomu +20dB nuolatinio reguliavimo
– Įėjimo impedansas: Žemas = 600Ω, ISA 110 = 1400Ω, Vidutinis = 2400Ω, Aukštas = 6800Ω
– Maks. įėjimo lygis: +7dBu, minimalus laipsnis, vidutinė Z
– Dažnių atsakas (20Hz – 20kHz): 20Hz – 20kHz ±0.2dB, minimalus laipsnis, vidutinė Z
– THD + N: -91dB (0.0028%) @ -1dBr, minimalus laipsnis, vidutinė Z
– EIN: -123dBu ‘A’-svertas (tipiškas)
– Signalo ir triukšmo santykis: 122dB ‘A’-svertas (tipiškas), vidutinė Z
– Bendrojo režimo slopinimo santykis: 997Hz CMRR: -93dB, minimalus laipsnis, vidutinė Z
– Fantominė galia: +48V, nepriklausomai perjungiamas kiekvienam kanalui
– Aukšto dažnio filtras: 75Hz kelio dažnis, 18dB/Oktava, nepriklausomai perjungiamas kiekvienam kanalui
– Fazė: Apverčia pasirinkto įėjimo fazes
– Dažnių atsakas (10Hz – 110kHz): 10Hz – 110kHz ±1.5dB, minimalus laipsnis, vidutinė Z

**Linijiniai įėjimai**
– Galinis diapazonas: 20dB iki +10dB 10dB žingsniais, su papildomu +20dB nuolatinio reguliavimo
– Įėjimo impedansas: Žemas = 600Ω, ISA 110 = 1400Ω, Vidutinis = 2400Ω, Aukštas = 6800Ω
– Maks. įėjimo lygis: +25dBu, minimalus laipsnis, žema Z
– Dažnių atsakas (20Hz – 20kHz): 20Hz – 20kHz ±0.1dB, minimalus laipsnis, žema Z
– THD + N: -91dB (0.0028%) @ -1dBr, minimalus laipsnis, žema Z
– Signalo ir triukšmo santykis: 122dB ‘A’-svertas (tipiškas), minimalus laipsnis, žema Z
– Dažnių atsakas (10Hz – 122kHz): 10Hz – 122kHz ±3dB, minimalus laipsnis, žema Z

**Instrumentų įėjimai**
– Galinis diapazonas: +10dB iki +40dB su nuolatiniu laipsniu naudojant reguliavimo potenciometrą

**Priekinės panelės jungiamumas**
– Kanalo skaičius: 2 Įėjimai
– Instrumentų įėjimai: 4 x 1/4″ jack įėjimai

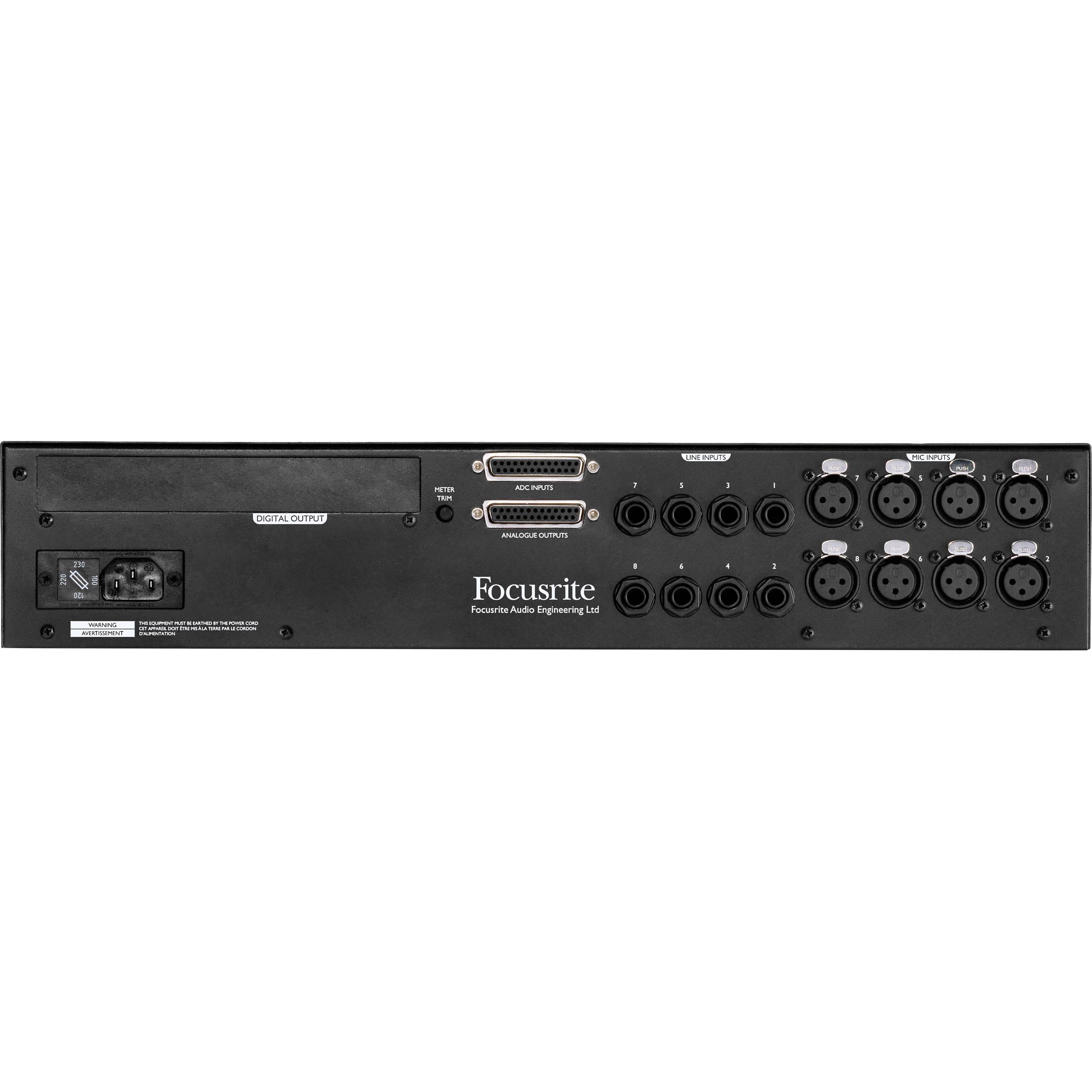

**Galinės panelės jungiamumas**
– Mikrofono įėjimai: Įėjimas: 8 x Moteriški XLR

**Linijinis lygis**
– Kanalo skaičius: 8 Į ir 8 Iš
– Įėjimas: 8 x 1/4″ jack įėjimai
– Išėjimas: 1 x DB-25 jungtys (AES59)

**Įterpimai**
– Kanalo skaičius: 8 Į
– Įėjimas: 1 x DB-25 jungtys (AES59)

**Skaitmeninės kortelės lizdas**
– Suderinama kortelė: ISA ADN8

**Priekinės panelės indikatoriai**
– Valdymo funkcijos: 16 x Potentiometrų (Galia ir Reguliavimas). 60 Jungiklių (Įjungti/Išjungti jungiklis, 30-60 Galia, +48V, Fazė, HPF, Įterpti, Z Į, Įėjimas, Metrų Prie A-D, Laiko pasirinkimas ir Išorinis žodžio laikrodis)

**Galinės panelės indikatoriai**
– Valdymo funkcijos: 1 x Potentiometras (Metrų reguliavimas)
