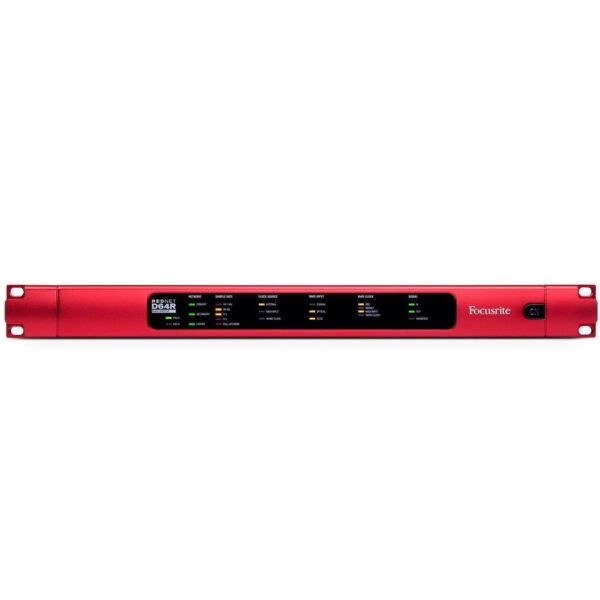

RedNet D64R

MADI plačiai naudojamas didelio masto skaitmeninėse garso sistemose, tokiose kaip garso konsolės ir konversijos sistemos, leidžiančios per vieną sąsają perduoti kelis kanalus. RedNet D64R suteikia ryšį tarp Dante Ethernet pagrindu veikiančios garso sistemos ir bet kurios MADI / AES10 konfigūracijos. D64R palaiko iki 64 kanalų tiek koaksialinėse, tiek optinėse MADI sąsajose ir yra visiškai dvipusis, leidžiantis naudoti bet kokius Dante komponentus, įskaitant RedNet aukštos kokybės sąsajos produktus su MADI sistema — arba MADI komponentus su Dante sistema.
D64R turi mėginių dažnio keitiklį (SRC) kiekviename įėjime ir išėjime, leidžiantį sąveikauti tarp MADI ir Dante nepriklausomai nuo mėginių dažnio, kuriuo veikia bet kuri sistema. Prijunkite Dante tinklą prie MADI pagrindu veikiančių skaitmeninių konsolių, kompiuterių plokščių, konverterių ir dar daugiau. Be koaksialinių ir optinių MADI sąsajų, RedNet D64R suteikia Word Clock įėjimą ir išėjimą.

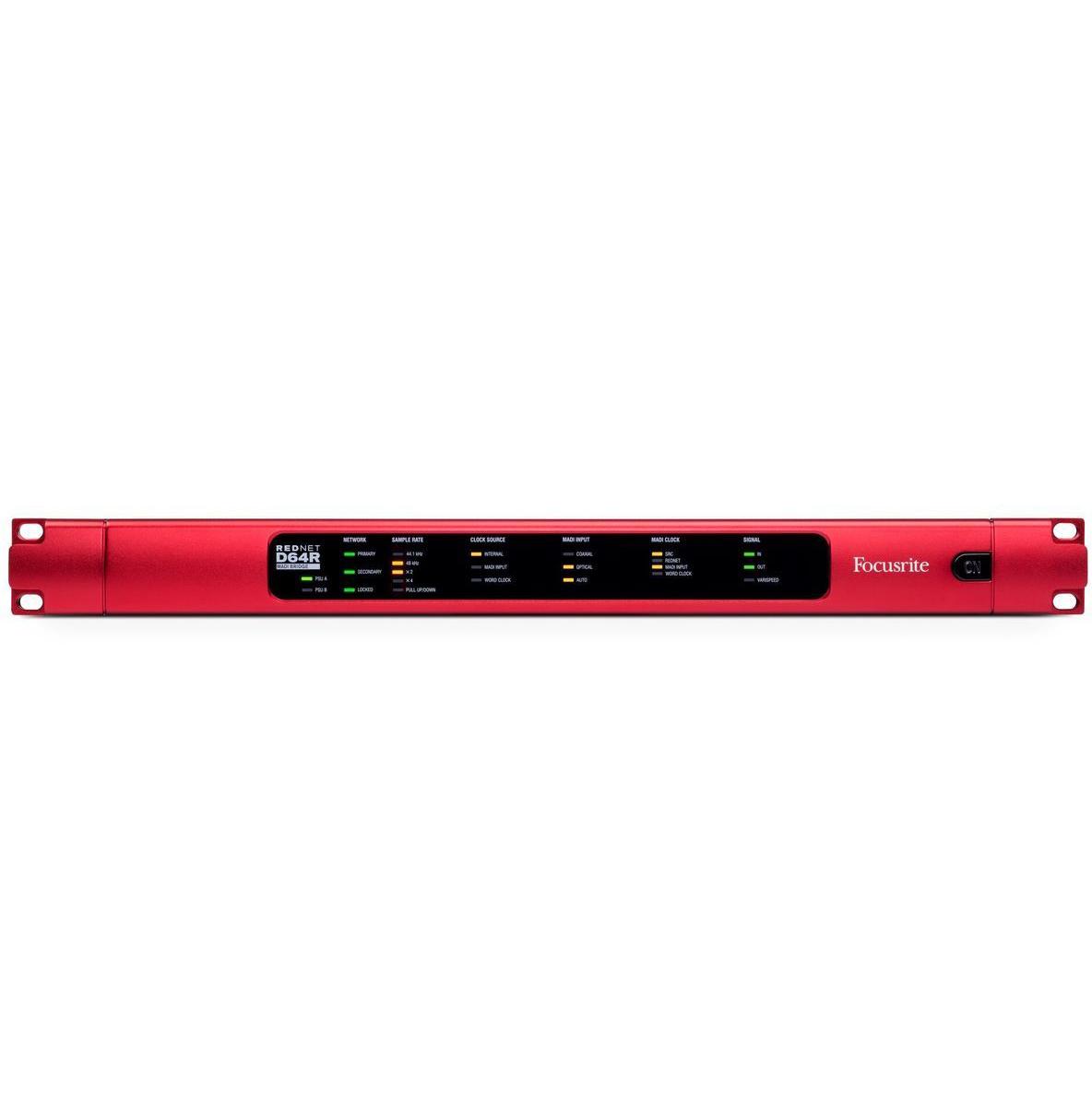

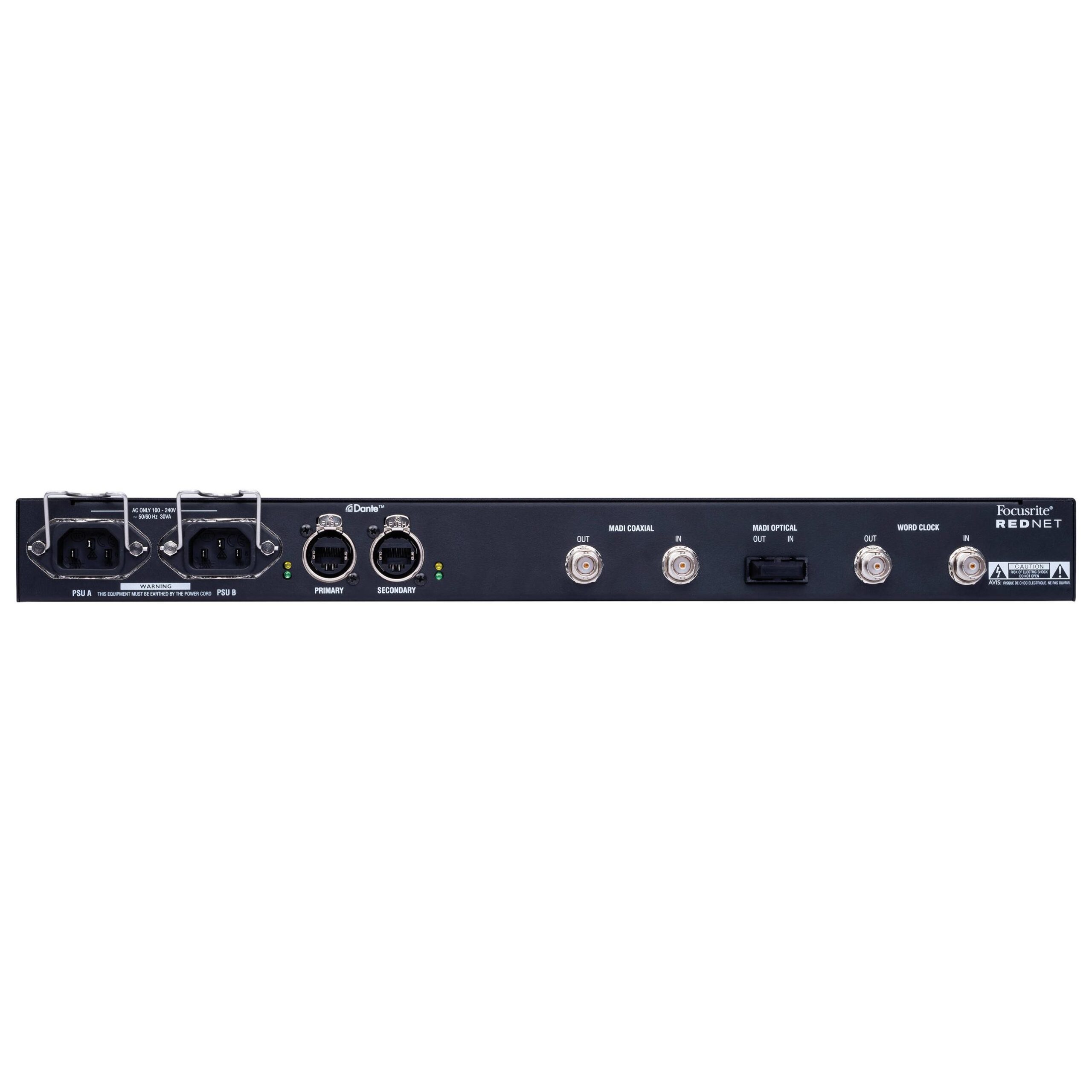

Yra du Ethernet prievadai su užrakinamais etherCON jungtimis ir keliais veikimo režimais, įskaitant grandinėlės jungimą ir atsargines sistemas, patvirtintas priekinės panelės indikatoriais. Įtraukti du atskiri maitinimo šaltiniai su gedimų aptikimo galimybe, su atskiromis maitinimo įvesties lizdais (įskaitant laikiklius) ant galinės įrenginio dalies. Maitinimo būseną rodo tiek nuotoliniu būdu, tiek ant priekinės panelės. D64R turi tvirtą, kelionėms tinkamą išorę ir aukštą vidinę gamybos kokybę. Be to, jis siūlo kompaktišką 1U rack-mount formą, skirta visiems 64 kanalams I/O.
Pagrindinės savybės
Prijungia MADI sistemą ir Dante tinklą be jokių trukdžių.
Prijungia Dante prie skaitmeninių maišymo konsolių, sąsajų ir plokščių, kurios naudoja MADI; arba išplečia MADI sistemą su RedNet universaliomis, puikios kokybės garso sąsajomis ir jungtimis – arba bet kokiais kitais Dante suderinamais įrenginiais.
Įmontuota atsarginė sistema su dviem užrakinamais maitinimo ir etherCON tinklo jungtimis.
Palaiko tiek koaksialines, tiek optines sąsajas — paprastai prijunkite prie bet kokios MADI įrangos.
Slave tiek Dante sistemą, tiek MADI srautus prie išorinio laikrodžio.
Palaiko iki 64 kanalų skaitmeninio garso I/O standartiniais mėginių dažniais (44.1/48kHz) iš MADI sistemos, 32 kanalus 96kHz ir 16 192kHz.
Mėginių dažnio konversija (SRC) kiekviename įėjime ir išėjime, leidžianti MADI ir Dante sistemoms veikti vienu metu skirtingais mėginių dažniais.
Paprastas 1U rack-mount modulis su klasikinėmis raudonomis aliuminio priekinėmis plokštėmis.
RedNet Control ir Dante programinė įranga leidžia nuotolinį maršrutizavimą ir valdymą iš garso kompiuterinės sistemos per programinės įrangos valdymo panelę — jokių aparatūros jungčių nereikia.

**Pavyzdžių dažnio keitikliai:**

– **Pavyzdžių dažnio diapazonas:** 44.1kHz -4% iki 192kHz +4.1667%
– **Garsumo klaida:** -0.01dB
– **Dinaminis diapazonas:** > 139dB (-60 dBFS metodas)
– **THD N:** < -130dB (0.00003); 0 dBFS įėjimas - **Latenzija:** 43 iki 196 pavyzdžių (priklauso nuo tinklo ir MADI pavyzdžių dažnio) - **MADI laikrodžio šaltiniai:** RedNet, MADI įėjimas ir žodžio laikrodis --- **Skaitmeninis našumas:** - **Palaikomi pavyzdžių dažniai:** 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz (-4 / -0.1 / 0.1 / 4.167) 24 bitų - **Laikrodžio šaltiniai:** Vidinis, MADI, žodžio laikrodis arba iš Dante tinklo lyderio --- **Galinių panelių jungiamumas:** - **Elektros standartas:** pagal AES10:2008 - **Rekomenduojamas kabelis:** OM1 atitinka AES10:2008, RedNet 6/ D64R palaiko OM2, jei trečiosios šalies įrenginys taip pat palaiko OM2 - **Jungtis:** Duplex-SC - **Optinis standartas:** pagal AES10:2008 (ISO/IEC 9314-3, FDDI, ANSI X3.166) - **Žodžio laikrodžio įėjimas:** 1 x BNC 75Ω prievadas - **Žodžio laikrodžio išėjimas:** 1 x BNC 75Ω prievadas - **PSU:** 2 x IEC įėjimai su laikikliais - **Tinklas:** 2 x etherCON NE8FBH-S, taip pat suderinamas su standartiniais RJ45 jungtimis --- **Tinklo režimai:** - **Redundantinis:** Leidžia įrenginiui prisijungti prie dviejų nepriklausomų tinklų - **Perjungtas:** Jungia abu prievadus prie integruoto tinklo jungiklio, leidžiančio įrenginių grandinimą
